PS/3 - PS/12D
Presostat za vodu


Električni kontakti presostata se otvaraju ili se zatvaraju pri postizanju podešenog minimalnog pritiska.
Primena: Odlično se primenjuje u upravljačke svrhe u protiv požarnim sistemima (pokretanje pumpe, alarm), pokretanje agregata.
Napomena: Snabdevanje vodom protivpožarnih i splinker sistema.

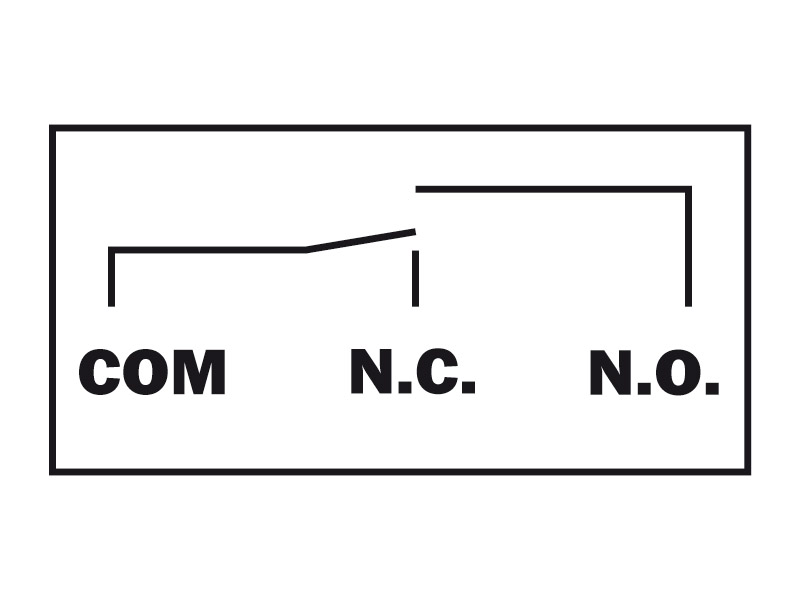

- SPDT kontakt (single pole double thorw COM. -N.O. -N.C.)
- Električni terminali: 3 priključka za kleme (COM. +N.O. +N.O.)
- NBR gumena membrana sa umetnutim platnom
- 1/2'' F Hidraulični priključak (ženski) napravljen od galvanizovanog čelika
- Stepen zaštite IP44
- Maksimalna temperatura okoline 55°C

Tehnički podaci

PS/3

PS/5

PS/12

Max. radni pritisak

5

12

12

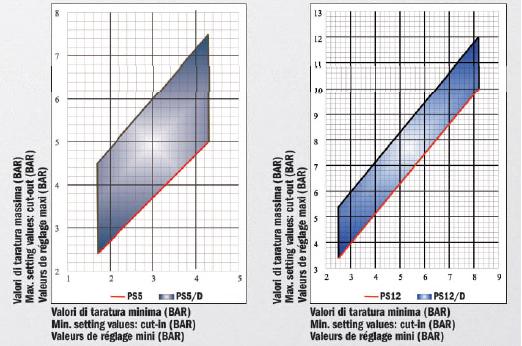

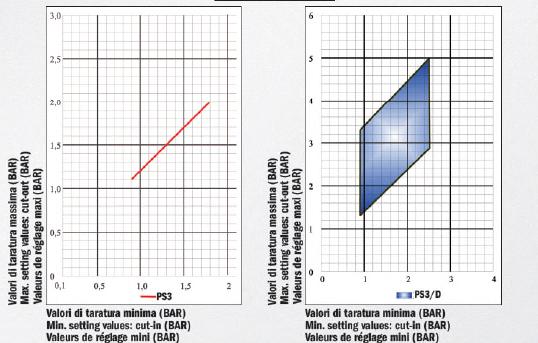

Opseg podešavaja

0.9-2.0

1.7-5.0

2.5-10

Min. diferenca

0.2

0.5

0.8

Max. diferenca

0.2

0.7

1.4

Nominalna struja

5A

5A

5A
Nominalni napon  250V 250V 250V
Max. temperatura okoline 55°C 55°C 55°C
Stepen zaštite IP 44 IP 44 IP 44
Dimenzije (DxŠxV) 104*60*100 mm
Konekcija 1/2'' ženski 1/2'' ženski 1/2'' ženski

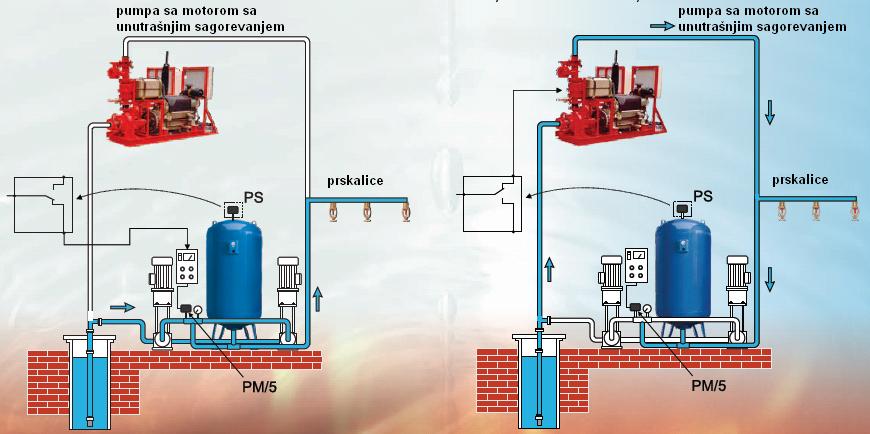

Slika:

1)U normalnom režimu rada sistem se snabdeva uz pomoć električne pumpe. Pumpom upravlja PM/5 presostat (održava odgovarajući pritisak u sistemu).

2)U slučaju kvara pumpe ili električnog sistema PS sklopka detektuje pad pritiska u mreži i uključuje dizel-motorni sistem za dalje snabdevanje vodom. Dizel-motornom pumpom upravlja PM/5 presostat (održava odgovarajući pritisak u sistemu).

Slika:

1) U normalnom režimu rada sistem se snabdeva uz pomoć električne pumpe. Pumpom upravlja PM/5 presostat (održava odgovarajući pritisak u sistemu).

2) U slučaju kvara pumpe ili električnog sistema PS sklopka detektuje pad pritiska u mreži i uključuje dizel-motorni sistem za dalje snabdevanje vodom. Dizel-motornom pumpom upravlja PM/5 presostat (održava odgovarajući pritisak u sistemu).

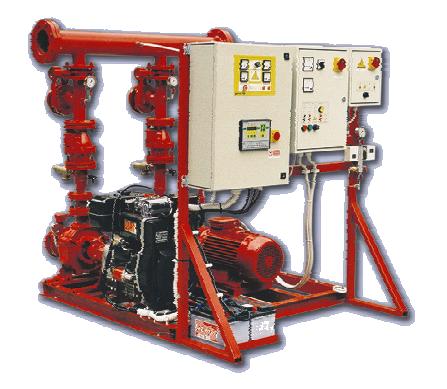

PS presostat se upotrebljava u protivpožarnim sistemima, ukoliko pritisak u cevovodu padne ispod dozvoljenog i samim tim se smanji potrebna količina vode, PS prekidač pritiska reaguje i uključuje pumu dajući konstantan pritisak i kontroliše pritisak u sistemu sve dok je to potrebno.
